OEM / ODM Cartridge Solenoid Valve Sistem Hidraulik KSV10-47B-0-N

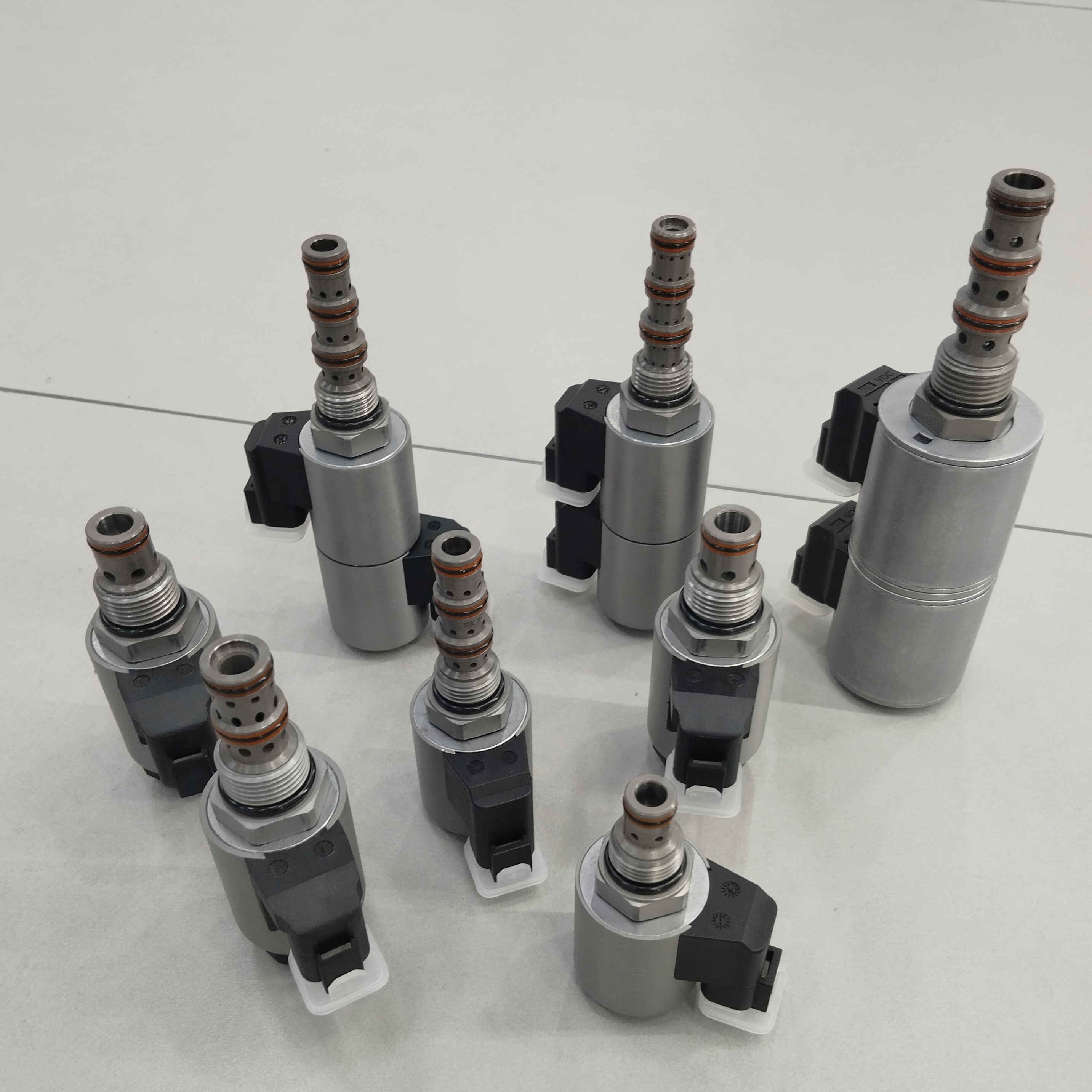

Gambar produk:

KSV10-47B-0-N Dukungan OEM ODM desain sistem hidrolik Produsen Cina untuk katup solenoid hidrolik

Prinsip kerja:
Ketika listrik mati, port minyak silinder KSV10-47B-0-N dihubungkan, dan 3 dan 1 dihubungkan pada saat yang sama.Ketika kumparan 2 dihidupkan, minyak dapat mengalir dari 3 sampai 2, dan dari 4 sampai 1.minyak pengembalian dengan aliran yang lebih besar harus diarahkan ke pelabuhan minyak 2. Meskipun port 1 dapat ditekan sepenuhnya, ia tidak digunakan sebagai inlet katup. Cara mengoperasikan opsi kontrol tangan darurat: Selama operasi darurat,dorong pegangan bergelombang untuk mengontrol fungsi kumparan 2 (S2), atau tarik pegangan bergelombang untuk mengontrol fungsi kumparan 1 (S1).

Karakteristik:
Tekanan kerja: 240 bar (3000 psi)
Resistensi tekanan: 350 bar (5075 psi)
Aliran: 22,7 lpm (6 gpm) maksimum pada 207 bar (3000 psi), 328 ml/Min maksimum
Kisaran suhu: -40°C sampai 120°C, segel karet nitril standar
Beban nominal kumparan: Operasi terus menerus dalam 85% hingga 115% dari rentang tegangan nominal
Listrik koil awal pada 20°C: Koil standar: 1,67 A pada 12 VDC, 115 VAC (saluran penuh direksi)
0.18 A pada suatu waktu. E-coil: 1,7 A pada 12 VDC; 0,85 A pada 24 VDC
Tegangan pengambilan minimum: 85% dari nominal pada 207 bar (3000 psi)
Media: Minyak mineral dengan viskositas antara 7,4 ~ 420 cSt (50 ~ 2000 ssu) atau minyak sintetis dengan efek pelumasan
Lubang katup: VC10-4;
