Plug In Hydraforce Cartridge Solenoid Valve 4 Way 3 Posisi VC10 Ruang

Gambar produk:

KSV10-47DL-0-N Colokan dalam 4 cara 3 posisi hidrolik standar VC10 rongga bisa alih-alih katup hydraforce

Prinsip kerja:
Ketika listrik dimatikan, KSV10-47DL-0-N mencegah minyak mengalir ke 3, tetapi memungkinkan minyak mengalir dari 2 ke 1, atau dari 4 ke 1.Ketika kumparan 2 dihidupkan, minyak dapat mengalir dari 3 sampai 2, dan dari 4 sampai 1.minyak pengembalian dengan aliran yang lebih besar harus diarahkan ke pelabuhan minyak 2. Meskipun port 1 dapat ditekan sepenuhnya, ia tidak digunakan sebagai inlet katup. Cara mengoperasikan opsi kontrol tangan darurat: Selama operasi darurat,dorong pegangan bergelombang untuk mengontrol fungsi kumparan 2 (S2), atau tarik pegangan bergelombang untuk mengontrol fungsi kumparan 1 (S1).

Fitur:
● Bekerja terus menerus dengan tenaga pada suhu sekitar +90°C.
● Tidak ada stagnasi pada suhu rendah -40°C.
● Tegangan lebar: ± 20% dari tegangan nominal.
● Permukaan yang terbuka dilapisi dengan paduan nikel baru.
● Semua port dapat penuh tertekan.
● Tegangan yang dicolokkan dapat ditukar.
● Opsi kontrol manual darurat.
● Bagian dalam kumparan ini tahan air IP67K dan dapat dicuci dengan air.
● Desain kumparan cetakan integral.
● Lubang katup universal industri.

Karakteristik:
Tekanan nominal: 315 bar, tekanan maksimum 1 port adalah 210Bar,
Aliran nominal: 22,7L/Min
Volume kebocoran: 164 ml/Min maksimum pada 210 bar
Kisaran suhu: -40°C sampai 120°C, segel karet nitril standar
Beban nominal kumparan: Operasi terus menerus dalam kisaran 80% sampai 120% dari rentang tegangan nominal
Koil arus awal pada 20 ° C: Koil Tipe E: 1,5 A pada 12 VDC; 0,75 A pada 24 VDC
Tegangan pengambilan minimum: 70% dari nilai nominal pada 315 bar
Media: Minyak mineral dengan viskositas antara 7,4 ~ 420 cSt (50 ~ 2000 ssu) atau minyak sintetis dengan efek pelumasan
Berat ferrule: 0,33Kg, bobot tunggal: 0,43Kg
Torsi instalasi: maksimum 34Nm, hexagon instalasi: S27
Lubang katup: VC10-4;

Data teknis produk:

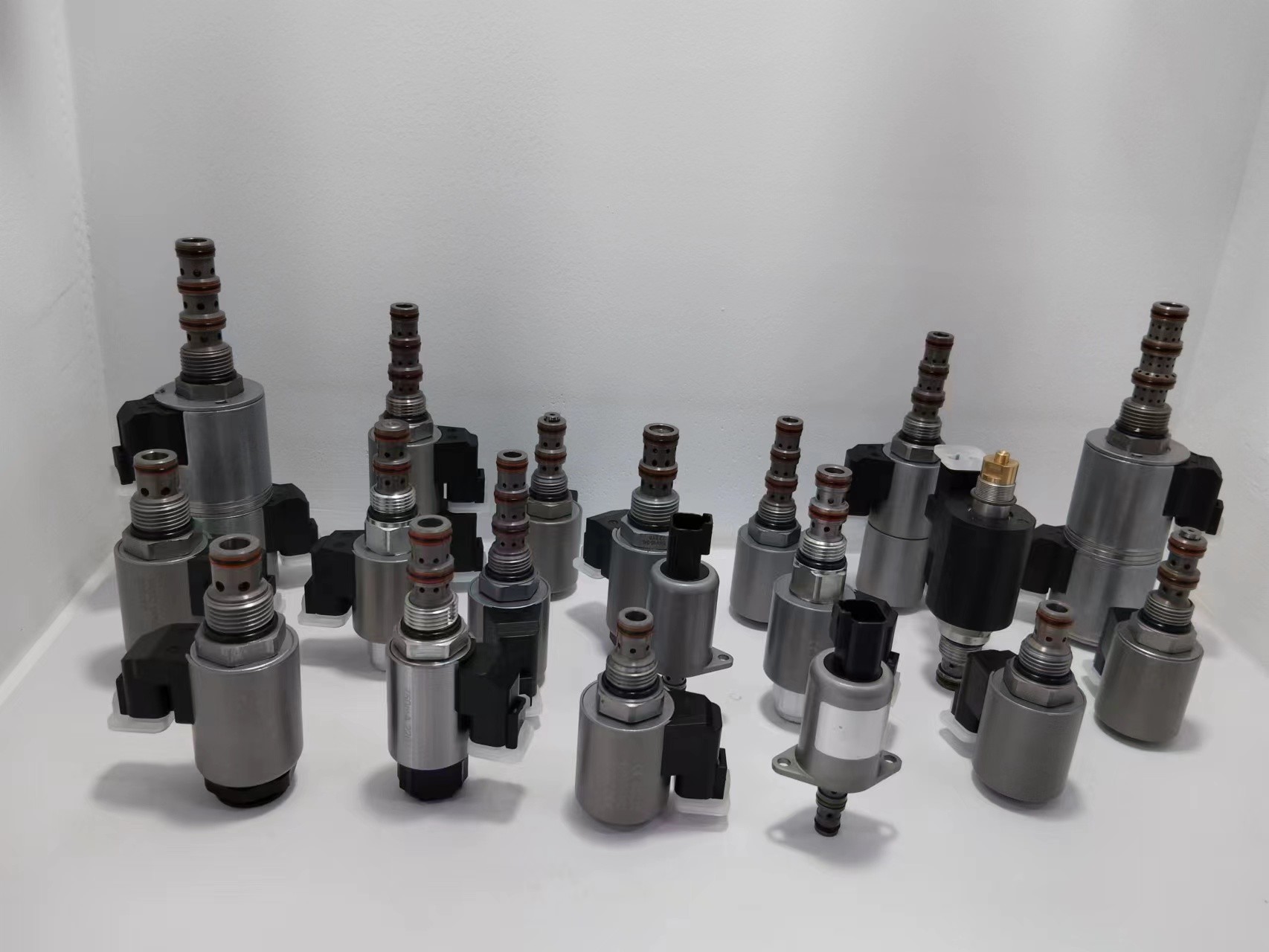

Produk gambar nyata:
