Hydraforce 3 Posisi 4 Way Spool Solenoid Valve Double Coil

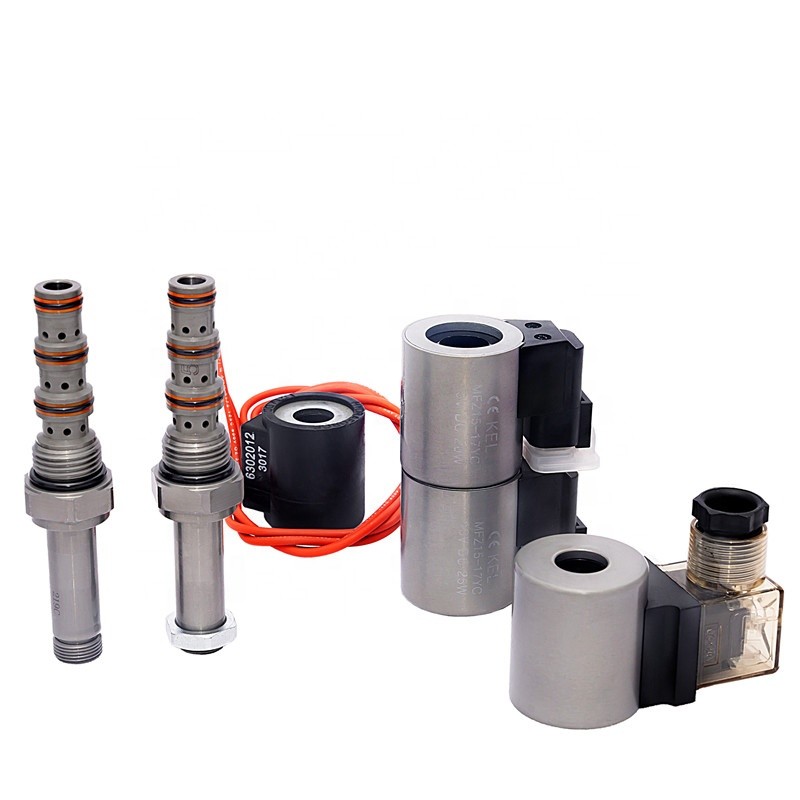

Gambar produk:

KSV10-47AL-0-N dengan Hydraforce rongga VC10-2 kumparan ganda 3 posisi 4 cara katup solenoid spool

Prinsip kerja:
Ketika listrik mati, KSV10-47AL-0-N memblokir port minyak silinder dan memungkinkan minyak mengalir dari 3 ke 1.Ketika kumparan 2 dihidupkan, memungkinkan minyak mengalir dari 3 ke 4, dan dari 2 ke 1. di sirkuit minyak di mana laju aliran dari pelabuhan minyak yang bekerja tidak seimbang karena rasio luas tabung minyak,minyak pengembalian dengan aliran yang lebih besar harus diarahkan ke pelabuhan minyak 2. Meskipun port 1 dapat ditekan sepenuhnya, ia tidak digunakan sebagai inlet katup. Cara mengoperasikan opsi kontrol tangan darurat: Selama operasi darurat,dorong pegangan bergelombang untuk mengontrol fungsi kumparan 2 (S2), atau tarik pegangan bergelombang untuk mengontrol fungsi kumparan 1 (S1).

Karakteristik:
Tekanan nominal: 315 bar, tekanan maksimum 1 port adalah 210Bar,
Aliran nominal: 20L/Min
Volume kebocoran: Max. 300 ml/Min pada 210 bar
Kisaran suhu: -40°C sampai 120°C, segel karet nitril standar
Beban nominal kumparan: Operasi terus menerus dalam kisaran 80% sampai 120% dari rentang tegangan nominal
Koil arus awal pada 20 ° C: Koil Tipe E: 1,5 A pada 12 VDC; 0,75 A pada 24 VDC
Tegangan pengambilan minimum: 70% dari nilai nominal pada 315 bar
Media: Minyak mineral dengan viskositas antara 7,4 ~ 420 cSt (50 ~ 2000 ssu) atau minyak sintetis dengan efek pelumasan
Berat ferrule: 0,33Kg, bobot tunggal: 0,43Kg
torsi instalasi: maksimum 34Nm,
Hexagon pemasangan: S27 / Lubang katup: VC10-4;

Data teknis produk:
