Energized Dual Coil Cartridge Solenoid Valve hidraulik 4 cara 3 posisi

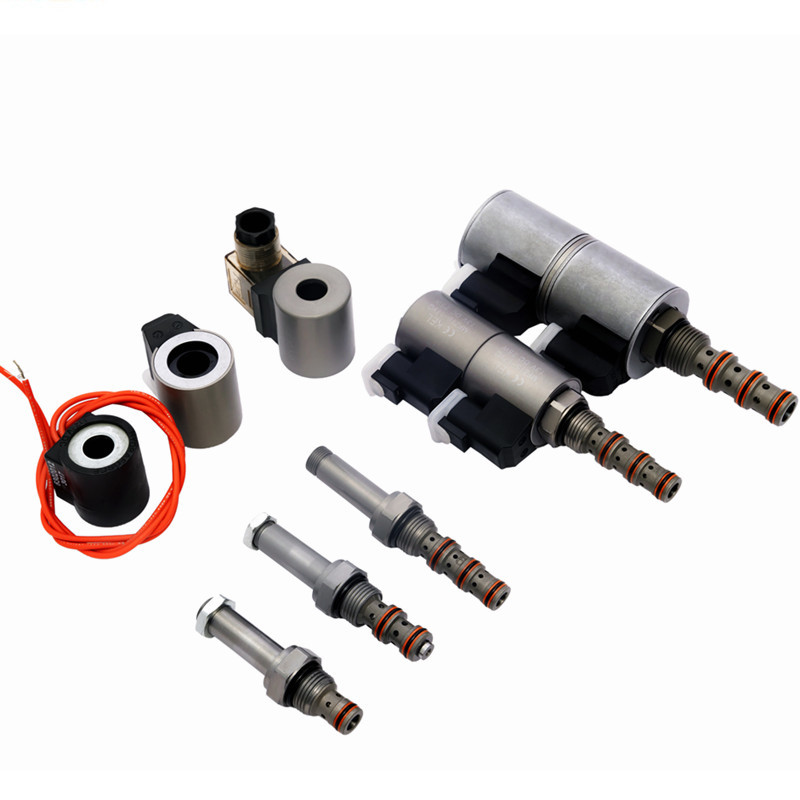

Gambar produk:

KSV08-47CL-0-N dual coils on/off control 4 way 3 position solenoid valve untuk sistem hidrolik

Prinsip kerja:
KSV08-47CL-0-N mengatur aliran minyak ke port minyak manapun. Ketika kumparan 1 dihidupkan, minyak diizinkan mengalir dari 3 hingga 4, dan dari 2 hingga 1.minyak pengembalian minyak dengan peningkatan aliran harus diarahkan ke pelabuhan minyak 2. Meskipun port minyak 1 dapat ditekan sepenuhnya, ia tidak dapat mengontrol masuknya minyak katup.dorong pegangan bergelombang untuk mengontrol fungsi kumparan 2 (S2), atau tarik pegangan bergelombang untuk mengontrol fungsi kumparan 2 (S2).

Karakteristik:
Tekanan nominal: 315 bar, tekanan maksimum 1 port adalah 210Bar,
Aliran nominal: 11,4L/Min
Volume kebocoran: 164 ml/Min maksimum pada 210 bar
Kisaran suhu: -40°C sampai 120°C, segel karet nitril standar
Beban nominal kumparan: Operasi terus menerus dalam 85% hingga 115% dari rentang tegangan nominal
Koil arus awal pada 20 ° C: Koil standar: 1,67 A pada 12 VDC, Koil Tipe E: 1,7 pada 12 VDC
Ampere; 0,85 A pada 24 VDC
Tegangan pengambilan minimum: 80% dari nilai nominal pada 315 bar
Media: Minyak mineral dengan viskositas antara 7,4 ~ 420 cSt (50 ~ 2000 ssu) atau minyak sintetis dengan efek pelumasan
Berat: 0,43Kg
Torsi instalasi: maksimum 27Nm, hexagon instalasi: S24
Lubang katup: VC08-4;

Data teknis produk:
