Cartridge Threaded Solenoid Valve Silinder Hidrolik Double Coil

Gambar produk:

KSV08-47A-0-N katup solenoid hidrolik dengan kumparan ganda 4 arah 3 posisi katup kontrol on/off berujung

Prinsip kerja:
Prinsip kerja: Ketika listrik dipotong, KSV08-47A-0-N menghentikan port minyak silinder dan memungkinkan minyak mengalir dari 3 ke 1.minyak dapat mengalir dari 3 ke 2 dan dari 4 ke 1Koil 2
Saat dihidupkan, biarkan minyak mengalir dari 3 sampai 4 dan dari 2 sampai 1. aliran port minyak bekerja disebabkan oleh rasio luas tabung minyak.minyak pengembalian dengan aliran yang besar harus diarahkan ke pelabuhan minyak 2. Meskipun port minyak 1 dapat ditekan sepenuhnya, tidak perlu digunakan sebagai port masuk untuk katup.mendorong pegangan bergelombang dapat mengontrol fungsi kumparan 2 (S2); Menarik pegangan bergelombang dapat mengontrol fungsi kumparan 1 (S1).

Karakteristik:
Tekanan kerja: 210 bar (3000 psi)
Resistensi tekanan: 350 bar (5075 psi)
Tingkat aliran: Pada maksimum 11,4L/min dan 207 bar (3000 psi), tingkat kebocoran maksimum adalah 278 ml/Min
Kisaran suhu: -40 °C sampai 120 °C, segel karet nitril standar
Beban nominal kumparan: mampu beroperasi terus menerus dalam kisaran 85% hingga 115% dari tegangan nominal
Arus awal kumparan pada 20 °C: kumparan standar: 1,2 A pada 12 VDC, 115 VAC (rektifisasi gelombang penuh)
Pada 0,13 ampere. E-coil: 1,4A pada 12 VDC; 0,7 ampere pada 24 VDC
Tegangan tarik minimum: 85% dari nilai nominal pada 207 bar (3000 psi)
Media: Minyak mineral dengan viskositas antara 7,4 hingga 420 cSt (50 hingga 2000 ssu) atau minyak sintetis dengan sifat pelumasan
Lubang katup: VC08-4

Data teknis produk:

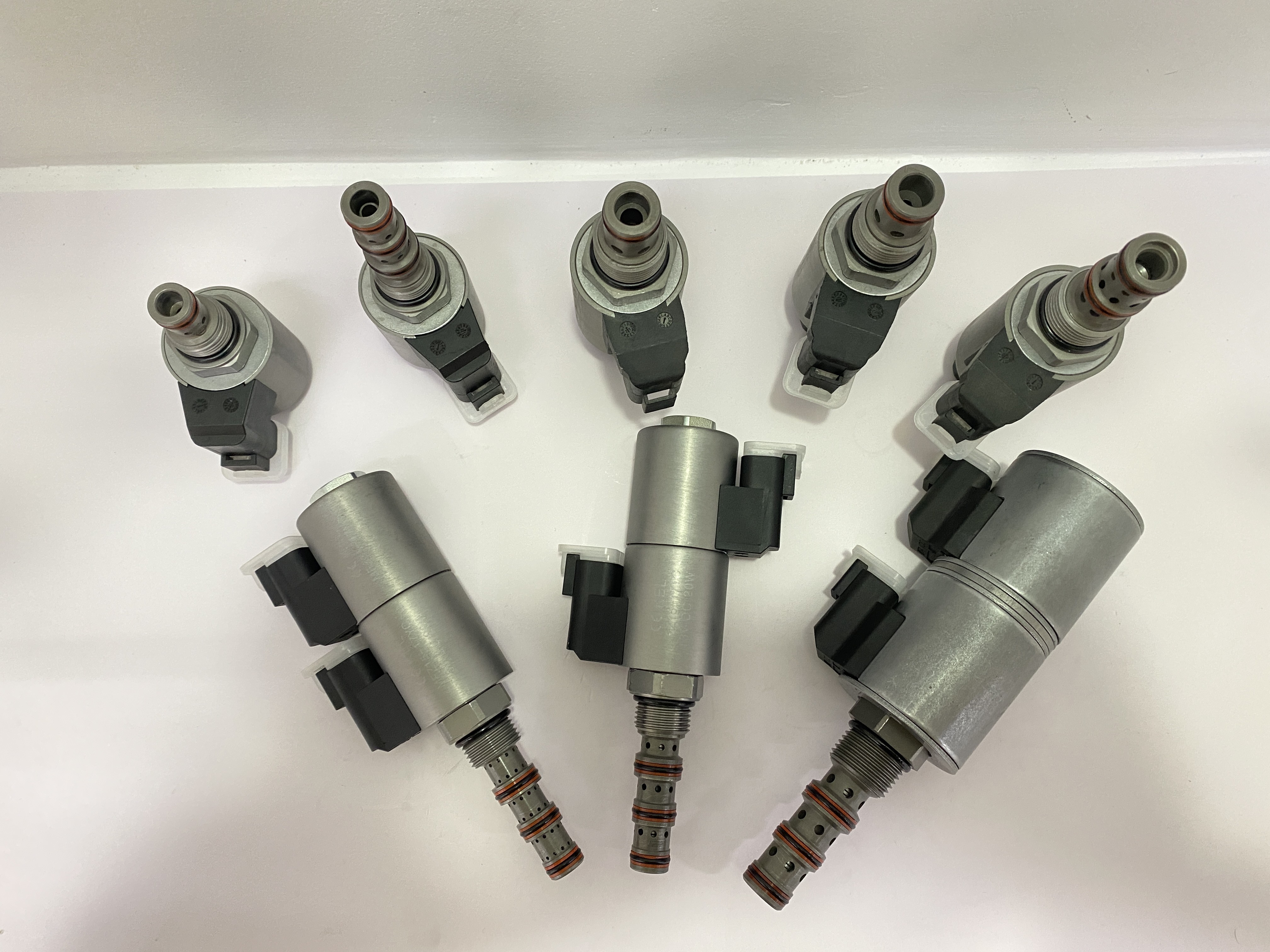

Produk gambar nyata:
