KSV10-43-0-N Kartrid Spool Tipe Solenoid Valve 4 Way 2 Posisi Hydraulic Valve

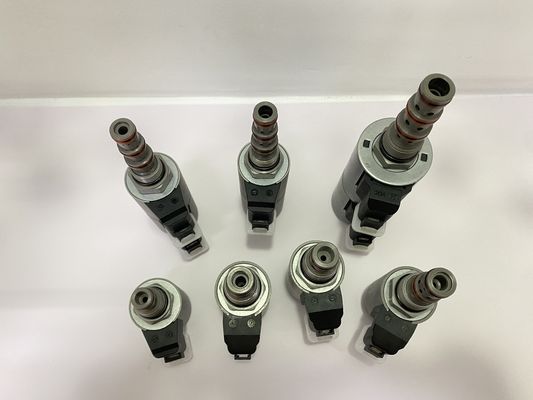

Gambar produk:

KSV10-43-0-N SOLENOID CARTRIDGE VALVE SPOOL, 4 WAY 2 POSITION VALVES, Solenoid on/off kontrol katup

Prinsip kerja:
Ketika listrik dimatikan, KSV10-43 memungkinkan minyak mengalir dari 4 ke 1, sementara memblokir 3 dan 2. Ketika dihidupkan, inti katup bergerak, memungkinkan minyak mengalir dari 3 ke 4 dan dari 2 ke 1.Harap dicatat bahwa meskipun port 1 dapat sepenuhnya ditekanUntuk melakukan operasi darurat, tekan tombol, putar 180° ke arah arah jarum jam dan lepaskan.Mata air yang terpasang mendorong tombol keluarDalam posisi ini, katup hanya dapat dipindahkan sebagian. untuk memastikan gerakan darurat penuh, tarik tombol ke perjalanan maksimum dan tahan di posisi ini. untuk mengembalikan fungsi katup normal,Tekan tombol, putar 180° searah jarum jam dan lepaskan.

Fitur:
● Koil solenoid bernomor yang cocok untuk operasi terus menerus.
● Inti dan sarung katup diperlakukan dengan keras dan tahan lama.
● Tegangan dan penghentian kumparan opsional.
● Struktur armatur basah yang efisien.
● Semua port dapat penuh tertekan.
● Tegangan yang dicolokkan dapat ditukar.
● Opsi kontrol manual darurat.
● Koil tipe E tahan air IP69K opsional.
● Desain kumparan cetakan integral.
● Lubang katup universal industri.

Karakteristik:
Tekanan kerja: 207 bar (3000 psi)
Resistensi tekanan: 350 bar (5075 psi)
Aliran: Maksimal 23 L/Min (6 gpm)
Kebocoran internal: 82 ml/menit (5 inci kubik/menit) maksimum pada 207 bar (3000 psi)
Kisaran suhu: -40°C sampai 120°C, segel karet nitril standar
Beban nominal kumparan: Operasi terus menerus dalam 85% hingga 115% dari rentang tegangan nominal
Listrik koil awal pada 20°C: Koil standar: 1,67 A pada 12 VDC, 0,18 A pada 115 VAC (dioreksi gelombang penuh). E-coil: 1,7 A pada 12 VDC; 0,85 A pada 24 VDC
Tegangan pengambilan minimum: 85% dari nominal pada 207 bar (3000 psi)
Media: Minyak mineral dengan viskositas antara 7,4 ~ 420 cSt (50 ~ 2000 ssu) atau minyak sintetis dengan efek pelumasan
Lubang katup: VC10-4;

Data teknis produk:
